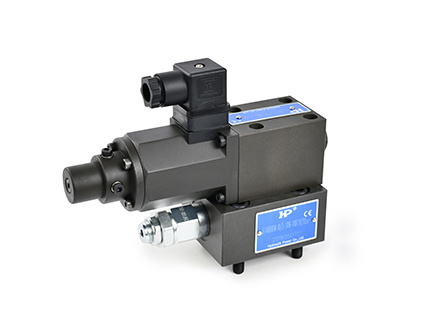

不帶位置反饋插裝式比例壓力閥

1.LFA插裝式比例壓力閥，采用邏輯閥組作主油路控制，通過流量大并減少系統的占用空間
2.采用小型直流比例電磁鐵和直動式溢流閥做控制，具有反應靈敏，精度高等特性

PDF下載

產品描述

LFA	16	DBE	M	- 10	/3	- S016	- X	10	-F	-20
1	? 2	3	?4	?5	?6	?7	8	?9	?10	?11

1- 帶蓋板邏輯閥組
2- 公稱通徑 16:NG16;25:NG25;32:NG32;40:NG40;50:NG50;
3- 比例溢流閥
4- 空白:不帶最高壓力調節器(標準品);M:帶最高壓力調節器
5- 10:設計代號
6- 調壓范圍?0:*-50bar;1:*-70bar;2:*-160ba;3:*-250bar
7- 塑機專用
8- 腔孔 X:X腔
9- 阻尼孔直徑 10:Ф1.0;12:Ф1.2
10- 腔孔 F:F腔
11- 阻尼孔直徑 20:Ф2.0

最大壓力	250	bar
最大流量	1400	L/min
安裝腔孔	ISO7368	/
